DDC
(Direct Digital Control)


아날로그제어기기를 디지털기기로 변경, 마이크로프로세서를 이용하여 공정을 제어하는 것을 뜻한다.

입출력 장치 는 Local계장품의 Analog신호를 Computer가 처리가 가능 하도록 Digital-Signal로 변환하는 장치이다.
Controller는 가장 중요한 장치로서 종래의 Panel-Controller와 동일한 동작을 하며, Panel과 같이 PV. SV 등은
보이지는 않지만 Operation-Console과 통신Bus로 접속되어Controller의 각종 정보를 주고 받는 것이 가능하다.
Operation-Console은 Controller와 사람을 연결 시켜 감시와 조작을 할 수 있도록 한다.

특징
  • 석유화학 플랜트 등 프로세스 제어를 위해 등장하였으며 하드웨어 제어기, 소프트웨어, 네트워크 및 엔지니어링이
    모두 한 업체 솔루션으로 제공되는 경우가 많아 시스템 통합성, 이중화, 안정성 측면에서 유리함
  • 다량의 아날로그 I/O 처리가 많은 경우 유리함

Control City 시스템특징

지능형 빌딩시스템 구축을 위한 시스템인 ControlCity 는 인터넷 원격제어 및 그룹제어(군관리), 타사 시스템 또는 디바이스의
인터페이스 기능 등을 기본으로 갖차고 있으며, 다수의 특허 및 국내,외 안전규격, EMI 인증 등을 획득하여 편리하고 신뢰성 있는 제어환경을 제공합니다.
상,하위 네트워크는 이더넷/백넷 및 이더넷/론웍을 채용하여 탁월한 확장성과 호환성을 보유하고 있으며,
화려한 그래픽 애니메이션 기능을 지원하여 사용자 중심의 편리한 운영환경을 제공합니다.

    1. 원격/통합 제어
  • 인터넷을 통한 원격 제어(ControlCity-Web) 및 그룹 제어(군관리) 기능 보유
  • ICU-SIG를 사용한 타 벤더 제품군 인터페이스 및 제어 기능 보유
    2. 안정성, 신뢰성, 고속 통신
  • 국내외 안전 규격 및 EMI 인증 획득 (CE, UL, EMI 등)
  • 다수의 특허 보유
  • 사용자 인증 기능(승인되지 않은 자의 접속 방지)
  • Stand-alone제어 기능(상위 네트워크 또는 OCS의 이상 유무에 관계 없이 모든 기능 수행 가능)
  • Ethernet100Mbps의 고속통신 지원
  • 고속의 32bit RISC CPU 및 고용량 메모리 탑재(ICU-600(S), UniMAC-600)
  • F/W다운로드 기능 보유(기능 개선 및 추가 용이)
    3. 개방형 시스템
  • BACnet, LonWorks 등을 지원, 확장성 및 타 시스템과의 상호 운영성 극대화
  • IEC1131-3표준 제어 로직 채택
  • 상용 DB 적용
  • MicrosoftExcel을 이용한 보고서 작성 기능 보유

Control City 주요기능

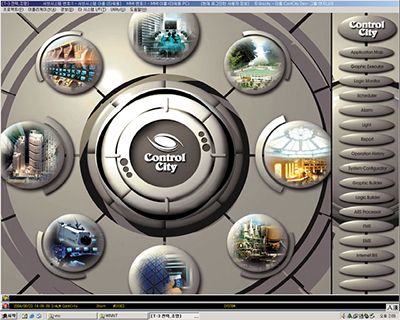

    1. 프로젝트관리기

    ContolCity시스템의 메인화면으로 나타나는 애플리케이션으로서
    각 응용프로그램을 구동하고 데이터베이스를 관리하는
    기능을 갖고 있다.


    2. 제어로직관리기

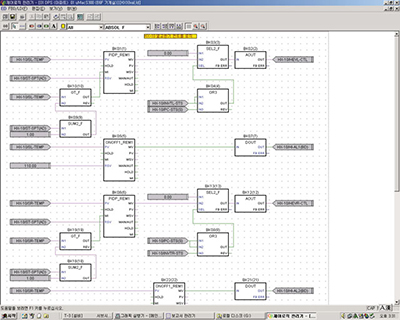

    IEC-1131-3의 표준에 근거한 LD, FBD 등의 편집기능을 제공하며,
    작성된 제어 로직의 관리 및 시뮬레이션 기능을 함께 제공한다.

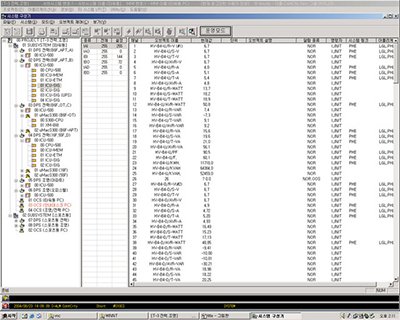

    3. 시스템구성기

    시스템을 구성하는 프로젝트, 서브시스템, 스테이션, 디바이스,
    모듈 및 오브젝트 등을 정의하여 시스템 운영을 위한
    기본 데이터베이스를 구성하고 각 요소들에 대한 모니터링 및
    제어를 수행하기 위한 환경을 제공한다.

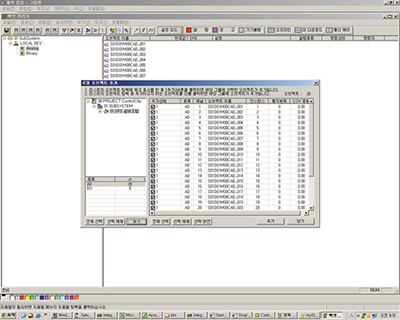

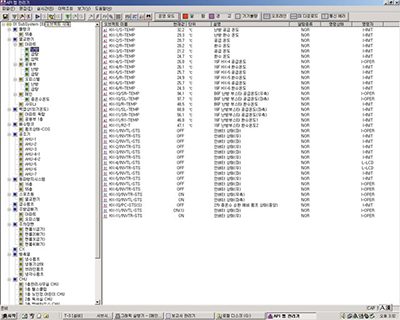

    4. API맵관리기

    사용자가 맵 그룹을 등록하고, 각 그룹에 등록된 오브젝트들의
    모니터링, 제어 명령,속성 변경, Trend 조회 등을 수행할 수 있게 하는
    기능을 제공한다.

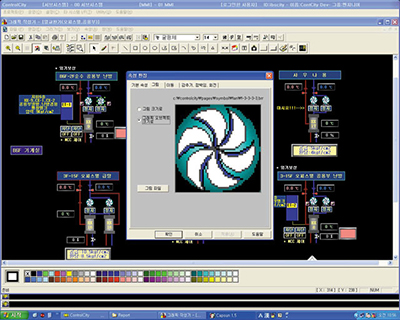

    5. 그래픽작성기

    그래픽 감시/제어 화면을 작성하기 위한 편집기능을 제공한다.
    선, 원, 다각형 등 기본도형 작성도구 외에 데이터표시기, 푸쉬버튼,
    토글버튼, 에디트박스, 문자열, 애니메이션 등의 다양한 그래픽심볼을 기본으로 갖추고 있으며, 현장의 상태감시/제어를 위한
    각종 속성을 설정할 수 있다.

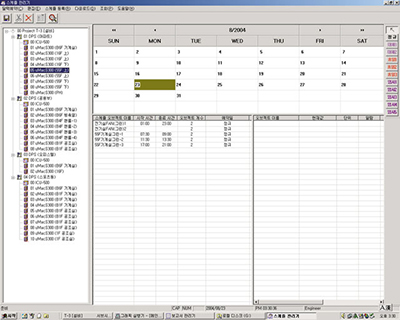

    6. 스케줄관리기

    오브젝트 제어, 제어로직 수행 등이 시행되는 시각을 예약하고,
    예약된 스케쥴에 따라 운용자 부재 상태서도 해당 동작을 수행하게 하는
    기능을 제공한다.

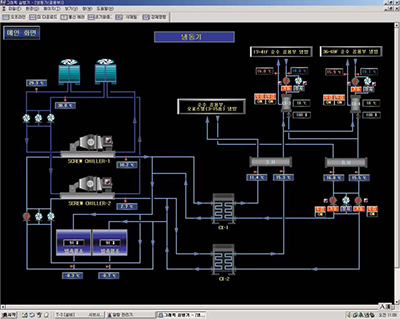

    7. 그래픽실행기

    다양한 애니메이션 기능이 있는 화면을 사용하여 현장의 운영 상태를 실시간으로 조회/제어하는 기능을 제공한다.


    8. BACNet 관리기

    ControlCity와 BACNet 시스템 또는 디바이스 간의 BACNet 서비스를
    담당하는 애플리케이션이다.

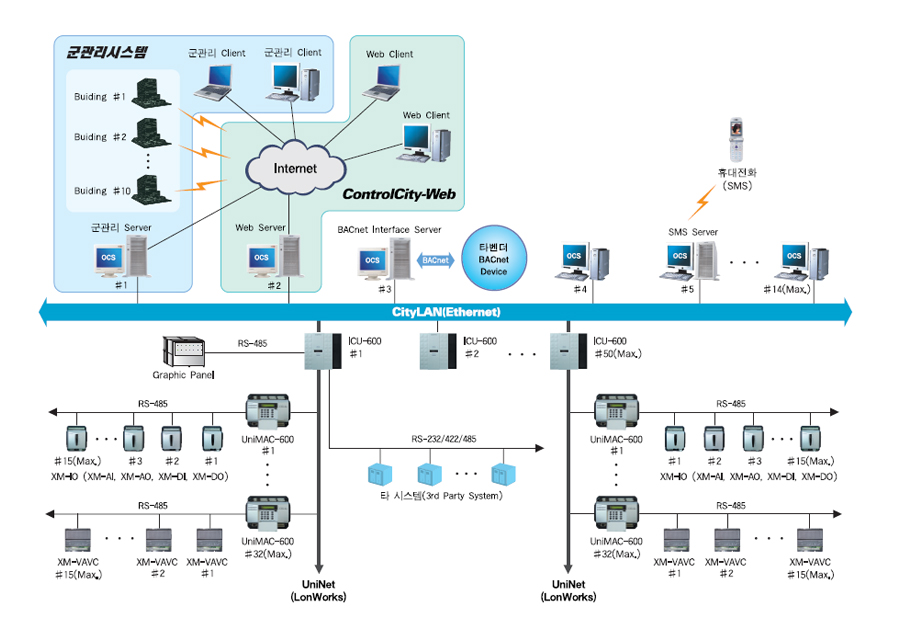

Control City 시스템 구성도

시스템 구성도

Control City 주요 사용 기기 정보

    1. ICU-600

    UniMAC-600제어기는 건물 내 각종 설비를 제어하기 위한 이상적인 솔루션을 제공하는 디지털제어기이다.


    특징

  • 고성능 32-bit RISC CPU 채용
  • 풍부한 메모리 용량 및 백업 기능 보유
  • 펌웨어 업그레이드 기능 보유
  • 디버깅 전용 포트 보유
  • 전면부의 LCD 및 LED, 키패드를 이용하여 현장에서 각종 포인트의 조회/설정 및 운정 조작 가능
  • IEC1131-3표준을 만족하는 제어로직 작성기 제공
    2. UniMAC-600

    UniMAC-600제어기는 건물 내 각종 설비를 제어하기 위한 이상적인 솔루션을 제공하는 디지털제어기이다.


    특징

  • 고성능 32-bit RISC CPU 채용
  • 풍부한 메모리 용량 및 백업 기능 보유
  • 펌웨어 업그레이드 기능 보유
  • 디버깅 전용 포트 보유
  • 전면부의 LCD 및 LED, 키패드를 이용하여 현장에서 각종 포인트의 조회/설정 및 운정 조작 가능
  • IEC1131-3표준을 만족하는 제어로직 작성기 제공
    3. IO Expansion Module

    controls digital and analog input/output signals to allow field level controllers to communicate with on-site equipment


  • XM-AI (Analog input, 6P)

    • RS-485 포트 : 1EA
    • I/O 포인트 수 : AI 6EA
    • 크기(mm) : 102(W) x 136(H) x 68(D)

  • XM-AO (Analog Output, 8P)

    • RS-485 포트 : 1EA
    • I/O 포인트 수 : AO 8EA
    • 크기(mm) : 102(W) x 136(H) x 68(D)

  • XM-DI (Digital input, 8P)

    • RS-485 포트 : 1EA
    • I/O 포인트 수 : DI 8EA
    • 크기(mm) : 102(W) x 136(H) x 68(D))

  • XM-DO (Digital Output, 8P)

    • RS-485 포트 : 1EA
    • I/O 포인트 수 : DO 8EA
    • 크기(mm) : 102(W) x 136(H) x 68(D)

  • XM-VAVC (VAV Control Module, C Type)

    • 고속의 32bit RISC CPU 채용
    • RS-232 포트 : 1EA
    • I/O 포인트 수 :
      AI 3EA, AO 2EA, DI 4EA, DO 4EA
    • 크기(mm) : 180(W) x 164(H) x 56(D)
